TFG

🎥 Comunicación Multimedia en Realidad Extendida

Trabajo de Fin de Grado

Este repositorio contiene la implementación completa del Trabajo de Fin de Grado “Comunicación multimedia en realidad extendida”, cuyo objetivo principal es explorar y diseñar un sistema capaz de integrar vídeo, audio y comunicación en tiempo real dentro de entornos 3D interactivos basados en WebXR y A-Frame.

El proyecto aborda dos casos de uso fundamentales:

🟦 Caso de uso 1: Visualización multimedia y retransmisión hacia OBS

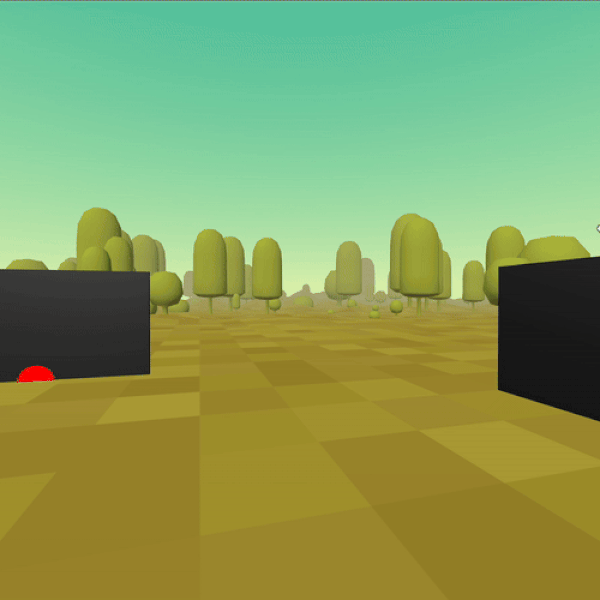

Este caso de uso muestra cómo integrar vídeos, cámara del usuario y contenido tridimensional dentro de una escena A-Frame, y cómo transmitir dicha escena en tiempo real a OBS Studio mediante un servidor WHIP desarrollado en Python.

La escena funciona por sí sola, sin necesidad de OBS ni del servidor WHIP.
La integración con OBS es opcional y solamente se requiere si deseas retransmitir la escena o utilizarla como fuente de vídeo en directo.

🌐 1. Ejecutar la escena desde GitHub Pages (sin instalación)

La escena puede visualizarse directamente desde:

👉 **https://pclarke17.github.io/TFG/Caso_1

Esto permite:

⚠️ IMPORTANTE:
La retransmisión hacia OBS no funciona desde GitHub Pages.
Para ello es necesario ejecutar el servidor WHIP en local (ver sección 3).

2. Generar certificados HTTPS (requerido SOLO si quieres usar OBS)

El servidor WHIP funciona exclusivamente por HTTPS, ya que WebRTC no permite conexiones inseguras fuera de localhost.

Para ejecutarlo, necesitas generar un certificado autofirmado:

openssl req -x509 -newkey rsa:2048 -keyout key.pem -out cert.pem -days 365 -nodes

Esto creará:

cert.pem

key.pem

Colócalos dentro del archivo whip_server.py y en la misma carpeta donde se encuentre el archivo:

#### HTTPS con la ruta de tus certificados ssl_ctx = ssl.SSLContext(ssl.PROTOCOL_TLS_SERVER) ssl_ctx.load_cert_chain( “/Users/pabloclarke/Documents/TFG/Video/cert.pem”, “/Users/pabloclarke/Documents/TFG/Video/key.pem” )

✔ Si NO deseas enviar la escena a OBS:

No necesitas generar certificados ni ejecutar el servidor WHIP.

3. Arrancar el servidor WHIP (opcional)

Si deseas enviar vídeo a OBS, ejecuta:

python3 whip_server.py

En el terminal deberías de ver:

🚀 WHIP HTTPS escuchando en https://0.0.0.0:8080/whip 💾 Enviando señal en vivo a OBS por UDP → udp://127.0.0.1:6000

Este servidor recibe la señal WebRTC de A-Frame, la procesa y la reenvía a OBS en formato MPEG-TS.

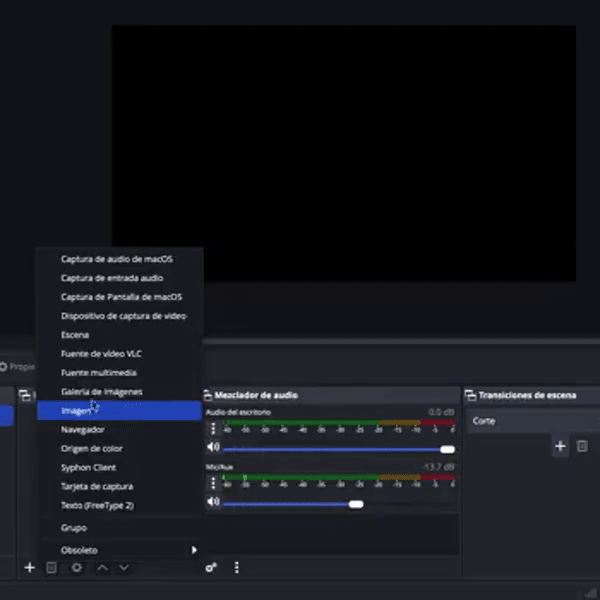

4. Configurar OBS Studio (opcional)

Solo necesario si quieres transmitir la escena.

Añadir fuente → Captura de entrada multimedia

Elegir Red (URL)

Introducir:

udp://127.0.0.1:6000

Ajustar búfer (200–400 ms recomendado)

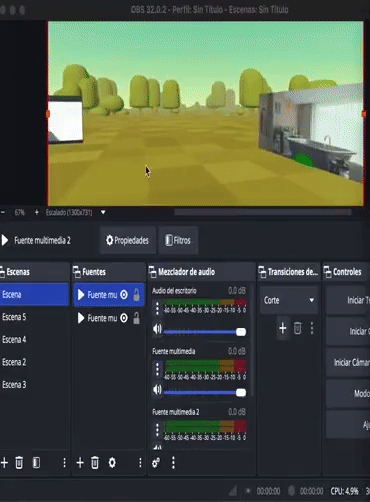

Si todo está configurado correctamente, la cámara del usuario, los vídeos 3D y el entorno de la escena aparecerán en OBS en tiempo real.

(Si la escena no se ve en OBS y está todo corriendo, refresca la página donde estes lanzando la escena)

🔗 WebRTC + Videoconferenecia en A-Frame

Este proyecto permite realizar una videollamada bidireccional entre dos usuarios utilizando WebRTC y visualizando el vídeo dentro de una escena A-Frame en 3D/VR.

¿Cómo funciona?

  1. Captura del vídeo y audio local con getUserMedia().
  2. Se crea una conexión RTCPeerConnection y se usa WebSocket para intercambio de señales (SDP/ICE).
  3. El vídeo local se asigna a una textura sobre un <a-plane> en A-Frame.
  4. El vídeo remoto se recibe, se dibuja en un <canvas>, y ese canvas se usa como textura para otro <a-plane>.
  5. Se crea una experiencia inmersiva estilo “reunión en el metaverso”.

Estructura del Proyecto

📁 videoconferencia-webrtc/
├── index.html              # Escena A-Frame con planos de video local y remoto
├── webrtc.js               # Lógica WebRTC + conexión WebSocket + texturizado
├── server.js               # Servidor WebSocket seguro (WSS) con Node.js
├── cert/                   # Certificados auto-firmados para HTTPS/WSS
│   ├── cert.pem
│   └── key.pem

Requisitos

Cómo iniciar

# Instala dependencias (si usas express o similar)
npm install

# Lanza el servidor seguro
node server.js

Abre en el navegador:

https://<tu-ip-local>/

Ejemplo:

https://192.168.1.141/

Luego abre otro dispositivo/navegador con la misma URL.

🎮 Controles

📸 Técnicas usadas

Tecnología Rol
WebRTC Comunicación P2P de audio/vídeo
WebSocket Canal de señalización (SDP, ICE)
A-Frame Motor VR para visualización 3D de la videollamada
HTML5 Video & Canvas Captura de vídeo y texturizado
HTTPS + WSS Comunicación segura necesaria para WebRTC en producción

🛡️ HTTPS/WSS en local

Usamos un certificado auto-firmado para desarrollo:

// server.js (extracto)
const server = https.createServer({
  key: fs.readFileSync("./cert/key.pem"),
  cert: fs.readFileSync("./cert/cert.pem"),
}, app);

const wss = new WebSocket.Server({ server });

Puedes generarlo con:

mkdir cert
openssl req -x509 -newkey rsa:4096 -keyout cert/key.pem -out cert/cert.pem -days 365 -nodes

Qué esperar una vez dentro de la escena.

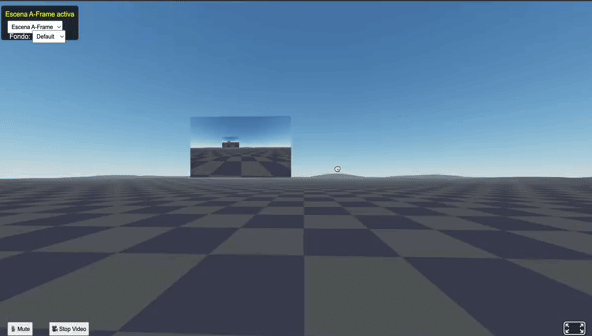

Una vez se acceda a la escena, nos encontraremos con distintos botones de carácter HTML, en los que podremos apagar/encender el micrófono y la cámara, elegir qué cámara se va a transmitir y con la que el otro usuario nos verá y elegir el fondo de la escena 3D.

En cuanto a las cámaras, tendremos dos disponibles, la cámara de la escena y la webcam del navegador. Este punto está pensado para dispositivos donde no se puede acceder a sus cámaras propias, como es el caso de las gafas de realidad virtual Meta Quest 3, donde se realizaron las pruebas de visionado de la escena.

Componentes principales del repositorio

El proyecto se estructura en diversos módulos coherentes con la memoria:

Tecnologías utilizadas

Estas tecnologías permiten combinar XR, comunicación en tiempo real y producción multimedia en un mismo sistema Web.

🎯 Finalidad del proyecto

El TFG demuestra cómo es posible integrar canales multimedia complejos en un entorno XR accesible desde el navegador, habilitando aplicaciones como:
